大口徑機械水表系列

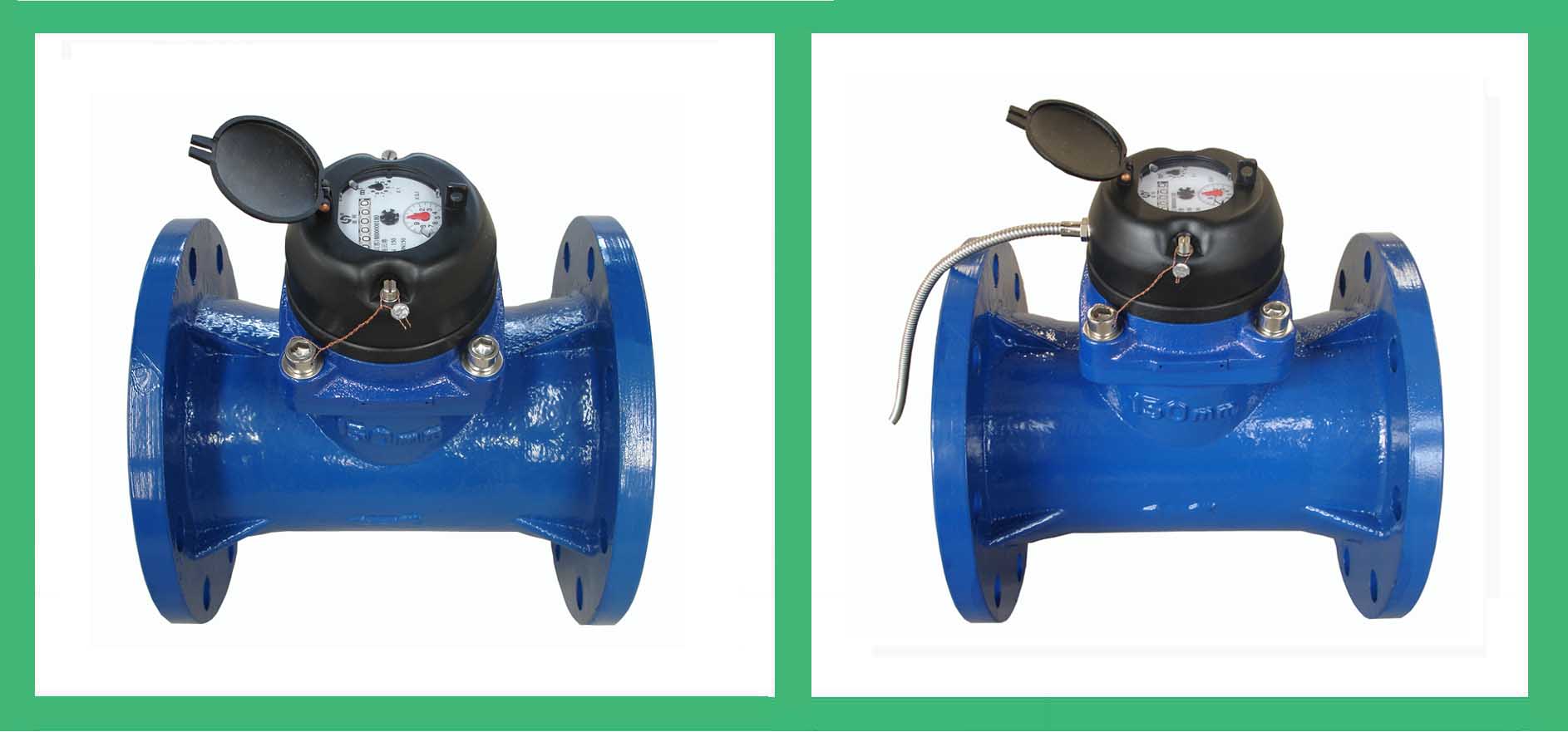

水平旋翼可拆卸干式防堵塞冷水表WI－（50～300）E/A

用　　途：用于測量流經自來水管道水的體積總量。
工作條件：水壓：不超過1.0MPa（10bar）;1.6MPa（16bar）水溫：冷水0.1℃～50℃;熱水0.1℃～90℃。
特　點：本水表為可拆干式磁傳動水表，具有以下優點：可拆卸式結構，表殼不必從管道上拆下，機芯可拉出修理或更換;機芯構件通用性好，減少備用零件;可以測量水質較硬和含垢、含懸浮顆粒及環繞物的水質，防堵塞;流通能力大，壓力損失小，計量精度高，使用壽命長;根據需要可配有遠傳發訊裝置.脈沖當量有100升/脈沖和1000升/脈沖供選擇.

主要技術參數

公稱口徑 mm	計量等級 Q3/Q1	過載流量Q4	常用流量Q3	分界流量Q2	最小流量Q1	最小讀數	最大讀數
公稱口徑 mm	計量等級 Q3/Q1	m³/h				m³
50	20	31.25	25	2.0	1.25	0.01	9999999
65	20	50	40	3.2	2.0	0.01	9999999
80	20	78.75	63	5.04	3.15	0.01	9999999
100	20	125	100	8.0	5.0	0.01	9999999
125	20	200	160	12.8	8.0	0.01	9999999
150	20	312.5	250	20	12.5	0.01	9999999
200	20	500	400	32	20	0.01	9999999
250	20	787.5	630	50.4	31.5	0.1	99999999
300	20	1250	1000	80	50	0.1	99999999

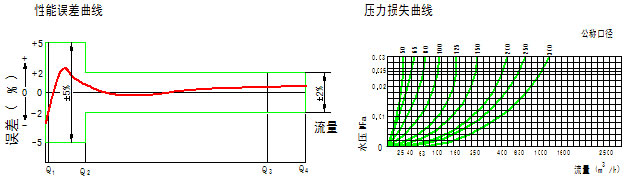

示值誤差限：
從分界流量到過載流量為 ±2%；從最小流量到分界流量（不包括分界流量）為±5%。

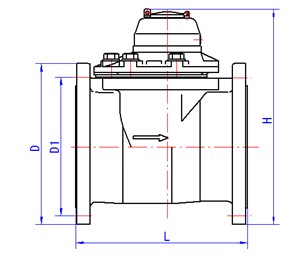

外形尺寸及重量

口徑 DN	長 L	寬 B	高 H	連接法蘭			公稱壓力 MPa	重量 kg
				法蘭外徑D	螺栓孔中心圓直徑D1	連接螺栓
mm
50	200	165	277	165	125	4×M16	1.0	10
							1.6
65	200	185	289	185	145	4×M16	1.0	13.5
							1.6
80	225	200	305	200	160	8×M16	1.0	15.5
							1.6
100	250	220	316	220	180	8×M16	1.0	18.5
							1.6
125	250	250	331	250	210	8×M16	1.0	24.8
							1.6
150	300	285	360	285	240	8×M20	1.0	27.6
							1.6
200	350	340	403	340	295	8×M20	1.0	47.5
						12×M20	1.6	48
250	400	395	451	395	350	12×M20	1.0	71
		405	456	405	355	12×M24	1.6	73
	450	405	456	405	355	12×M24	1.6	76
300	450	445	501	445	400	12×M20	1.0	80
		460	506	460	410	12×M24	1.6	82
	500	460	506	460	410	12×M24	1.6	85
